Essendo il relè un apparecchio meccanico è soggetto anche a fenomeni meccanici che vanno misurati accuratamente, ad esempio nell'escursione da uno stato all'altro il contatto mobile impatterà contro uno degli altri contatti fissi e a seconda della forza con cui lo colpirà ci saranno dei rimbalzi perciò la chiusura del contatto non può essere definita immediata.
Di solito si considera un tempo di assestamento del contatto dopo il quale il contatto elettrico si considera stabile; questo tempo viene chiamato 'Bounce Time' e può arrivare anche a qualche millisecondo.
|
|

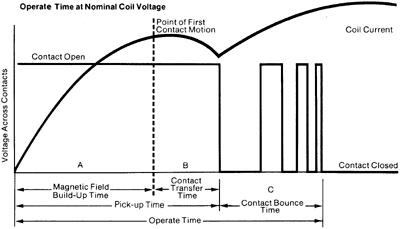

Fig.3 Relay Timing diagram |
|
Inoltre ci sono anche i tempi di commutazione da considerare in un relè; il tempo impiegato dal cursore per passare da un contatto all'altro che viene misurato dal momento in cui il contatto normalmente chiuso si apre e il contatto normalmente aperto si chiude.
La resistenza di contatto è direttamente legata alla massima corrente tollerata e alla dissipazione di calore ma può essere anche causa di attenuazioni inattese se si sta lavorando con dei segnali. Quindi anche questa deve essere ben determinata. Il modo più comune per misurare la corrente di contatto è quello a 4 fili(volt-amperometrico). In pratica, si forza una corrente nota nel contatto con 2 fili mentre altri 2 fili determinano la caduta di tensione, misurandola nel punto più vicino possibile al contatto in esame, per far questo si usano degli zoccoli particolari che minimizzano la resistenza del conduttore. Dal rapporto tensione/corrente si determina la resistenza di contatto, che di solito è dell'ordine dei milliohm.
Da quanto abbiamo visto la scelta di un relè risulta molto meno semplice di quanto si pensava, anche perché ci si deve oltretutto districare nella giungla delle piedinature e dei package che sono oramai innumerevoli.
|
|
