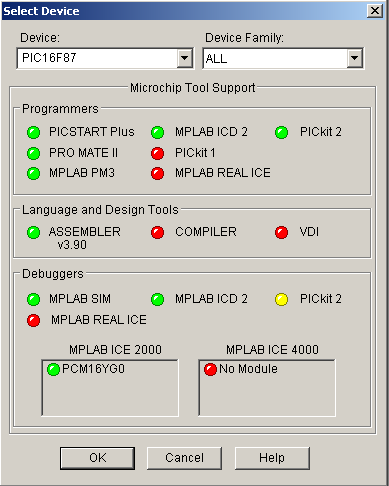

| Nella finestra che viene aperta
occorre selezionare il modello di PIC che interessa. Fig.5 (nell'esempio
è stato scelto il PIC16F87). Dopo aver premuto il pulsante OK si
possono avere tre possibili risultati:
|
|
|
Fig. 5 |
1- verrà presentato di
nuovo l'avvertimento che l'ICD2 non trova il il PIC con in quale vuole
comunicare. Legge il valore 0x0 come identità il che significa
che non c'è nulla attaccato.n Fig. 3 |
|
|
|

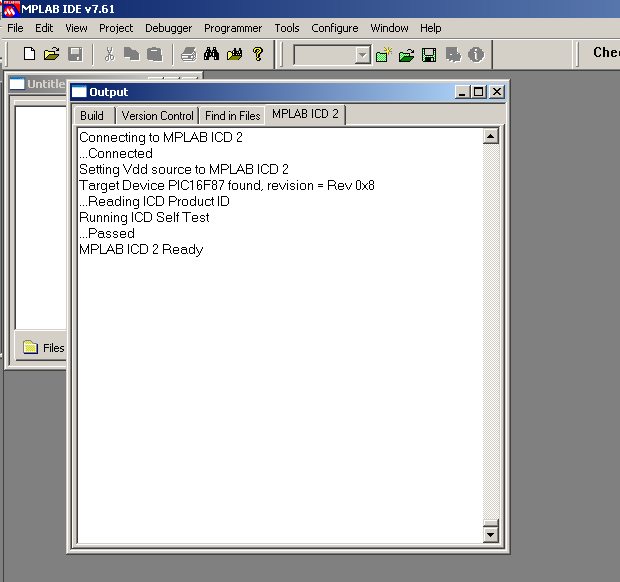

| 2- Se invece il dispositivo
è collegato si potrà vedere una schermata simile alla Fig6. Questo
vuol dire che l'ICD comunica in maniera corretta con il PIC nel passo
precedenteselezionato |
|
 |
Fig. 6 |

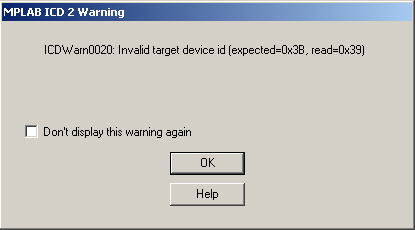

| 3- Se viene trovato un PIC diverso
da quello selezionato viene restituito il messaggio in Fig.7 |
|
 |
Fig. 7 |
